IPSNG flycase

semplice e veloce

HYBRID SYSTEM

una soluzione completa

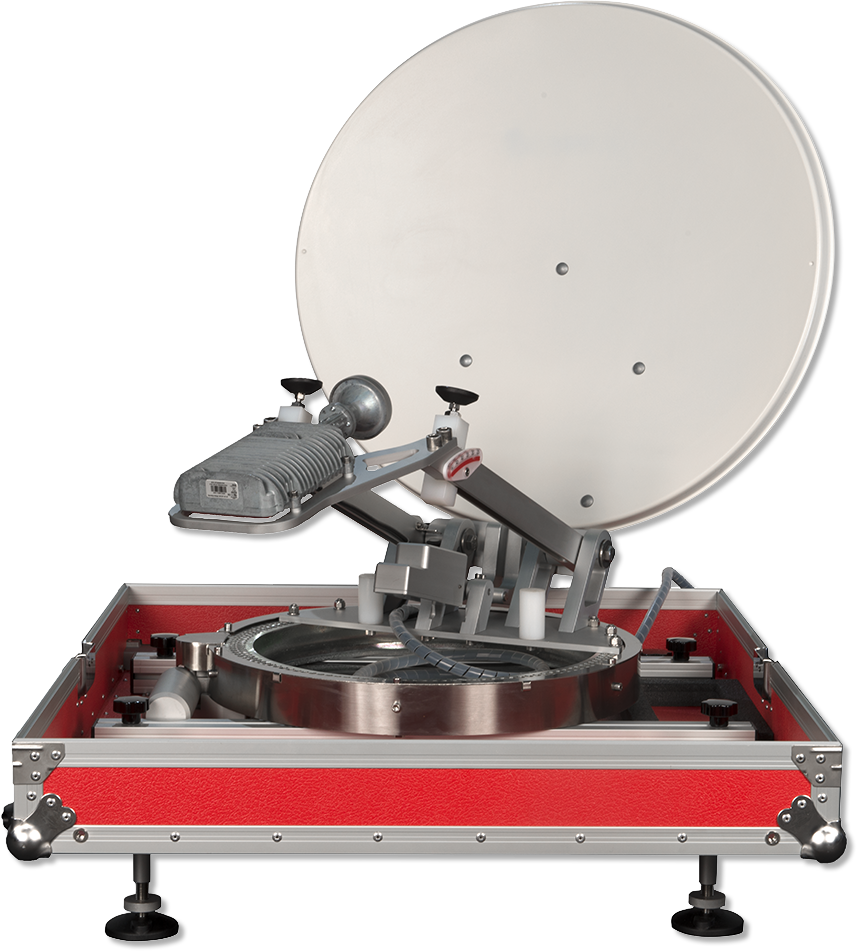

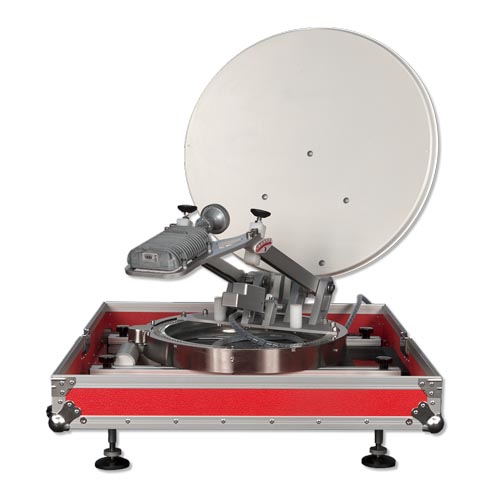

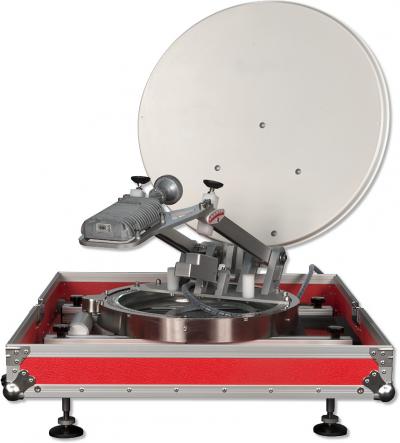

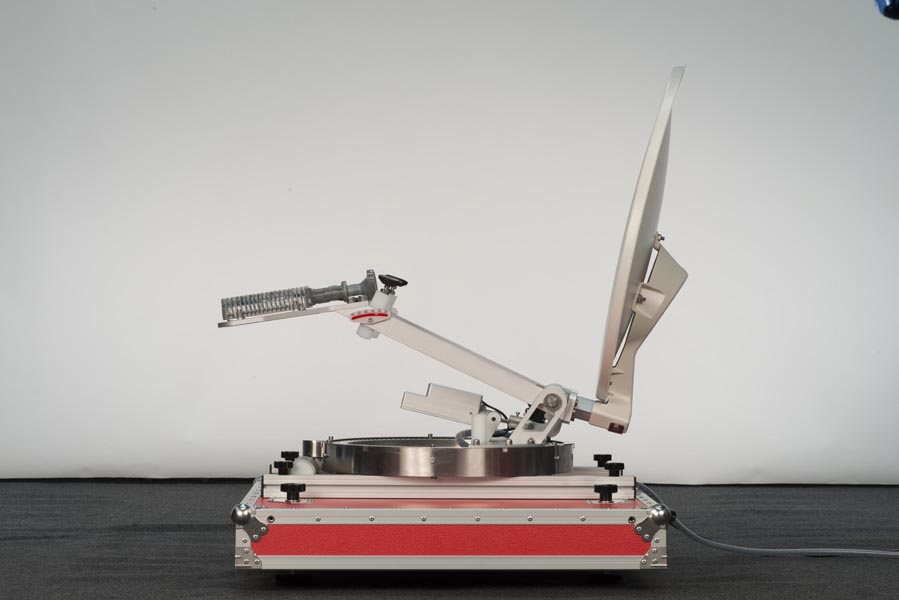

UNISAT IPSNG Flycase

Antenna motorizzata installata in flycase singolo e predisposta per il montaggio veicolare, tramite dei clamps.
Un'unica soluzione per soddisfare le esigenze di mercato.

vai sopra con il mouse per vedere ingrandito o clicca

pressione lunga per vedere lo zoom

in dettaglio

Clicca su i punti di interesse per scorire di più

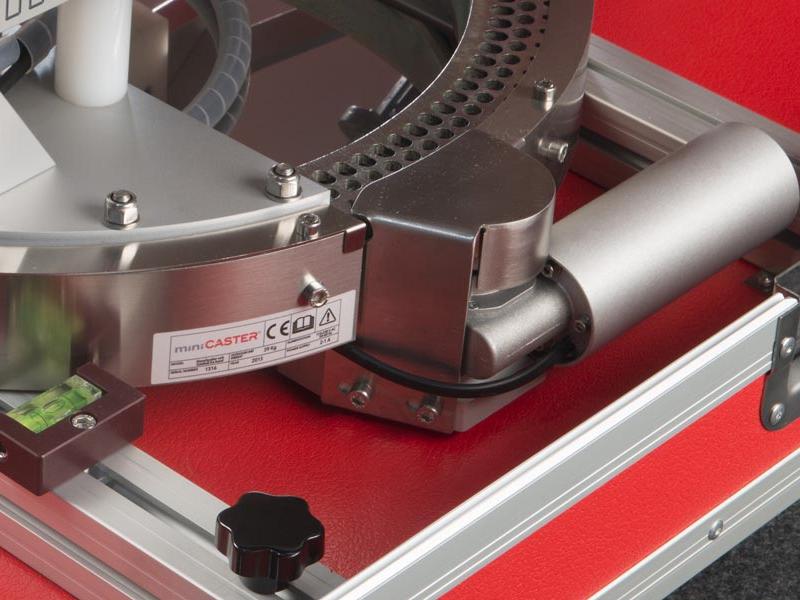

bolla graduata

Facile ed intuitivo puntamento grazie alla bolla graduata.

ruote

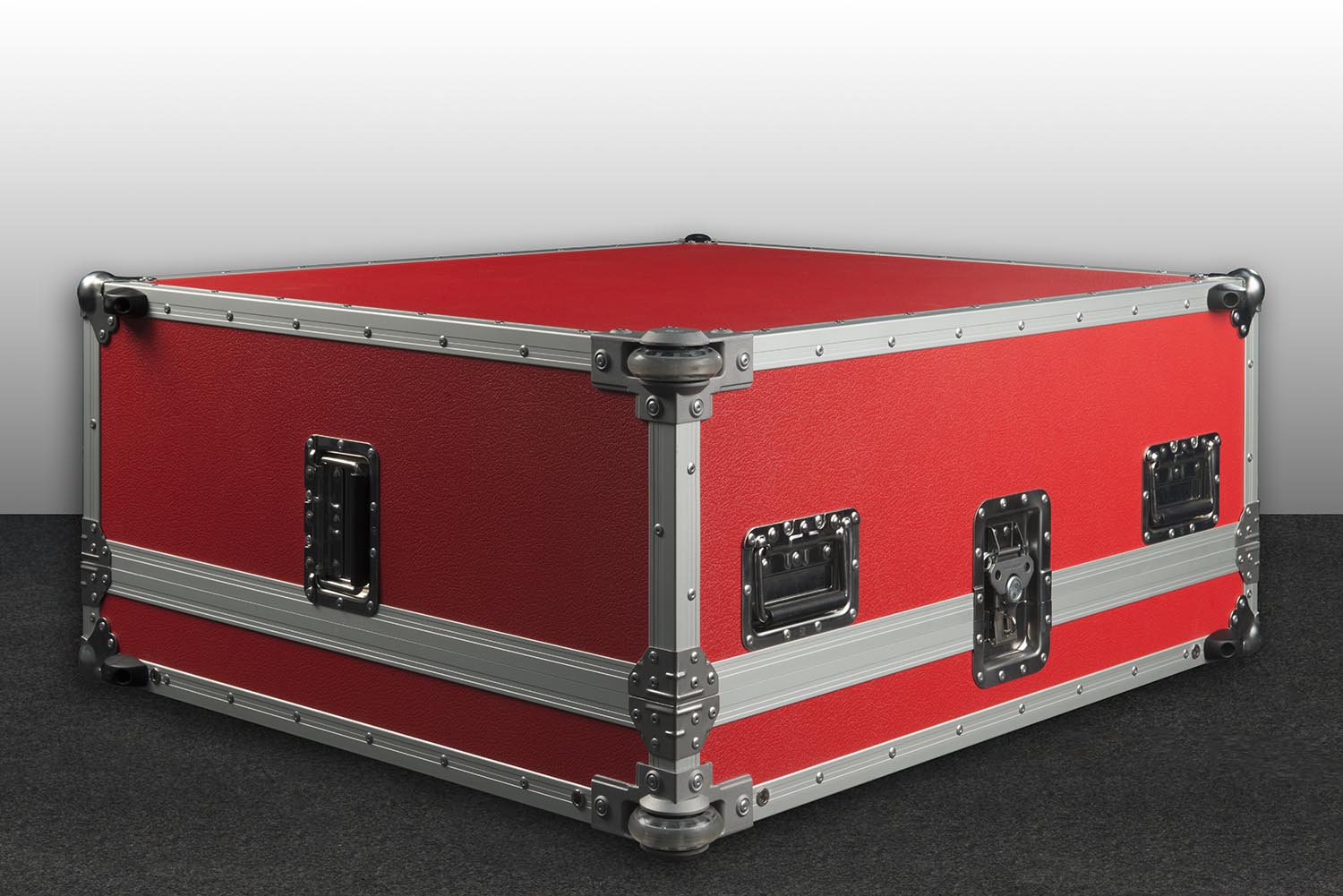

Grazie alla flight-case con ruote una persona può trasportare agevolmente l'antenna.

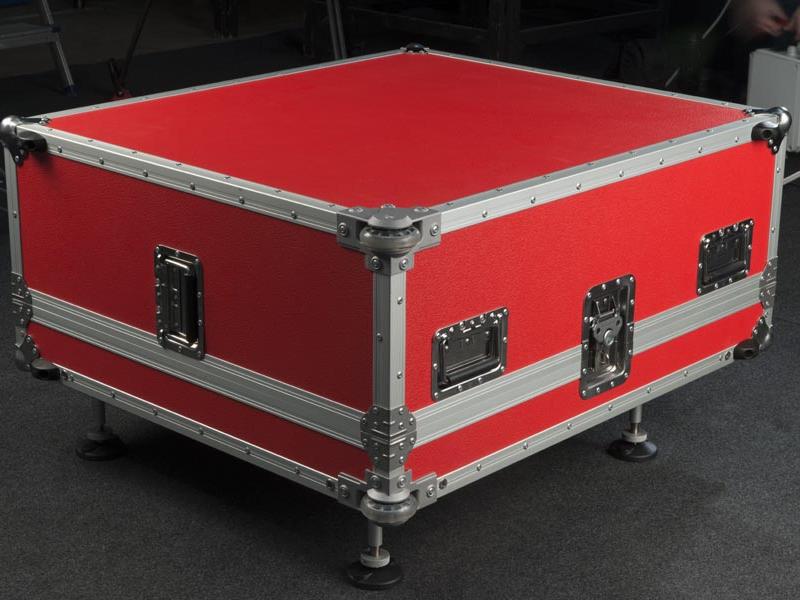

piediniPiedini

Piedini in alluminio regolabili per una perfetta installazione.

sistema di fissaggio

Grazie a 4 volantini è facilmete possibile rimuovere l'antenna dalla flight case per l'installazione veicolare.

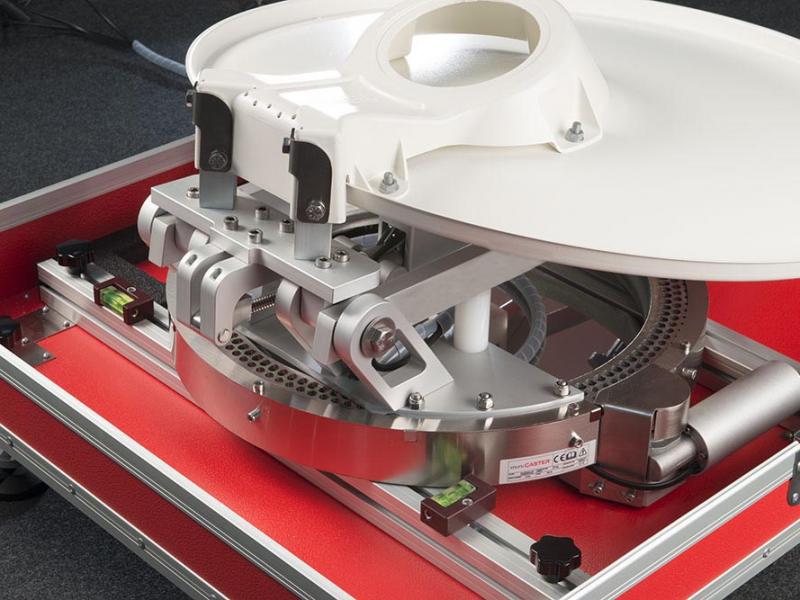

bolle per livellamento

Le due bolle permettono di eseguire una corretta e facile installazione.

Pratica ed affidabile

ACCESSORI

Frangivento

Frangivento costruito interamente in acciaio inox e alluminio. Viene applicato alla struttura dell'antenna (ibrida) per consentire l'installazione su qualsiasi veicolo.

Modem base

Velocità fino a: 18 Mbps download - 6 Mbps upload

Modem PRO

Velocità fino a: 40 Mbps download - 10 Mbps upload

Router Gigabit

Minicaster

Encoder video per web

Acces Point Wi-Fi

WMT

Video encoder professionale

Specifiche tecniche

Alimentazione	TRIA: 30 - 55 Vdc fornita dal modem. ATTUATORI: 12 Vdc / 220-230VAC
Peso	31,6 kg (riflettore e illuminatore inclusi)
Dimensioni (lxpxh)	77 x 93 x 37 cm
T° funzionamento	-40° + 55° C (+80° C max)
Umidità	0 - 100% (con condensazione)
Pioggia	< 100 mm/ora
Velocità veicolo (parabola chiusa)	≤ 130 km/ora
Velocità vento (durante TX/RX)	≤ 70 km/ora
Frequenza TX	28.1 - 30.0 GHz
Frequenza RX	18.3 - 20.2 GHz
EIRP Nominale	48.4 dBWi
G/T Nominale	17.5 dB/K
Polarizzazione	Circolare, con opzione di commutazione remota
Sicurezza	cULus, CE, schema CB
EMC	FCC 47 CFR 15B, 25,138, 25.202, ETSI 301 459, CE
ETSI	301 459, CE
RoHS	Conforme alla direttiva RoHS 2002/95/CE
REACH	Conforme alla direttiva REACH

Alimentazione	220 - 230VAC
Peso	0,6 kg
T° funzionamento	0° - 40° C
T° stoccaggio	- 35° + 65° C
Umidità	0 - 95% (senza condensazione)
Altitudine massima	3000 m
Urti e vibrazioni	Secondo la Procedura 1A, Normativa ISTA, Luglio 2000
Modulazione e Codifica TX	16-APSK Rate 2/3, 3/4, 4/5, 5/6, 8/9 8PSK Rate 3/5, 2/3, 3/4, 5/6 QPSK Rate 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 Modulazione e Codifica Adattiva
Symbol Rate TX	10 - 52 MSym/s
Bit Rate Max upload	6 Mbps (fino a 10 Mbps con opzione PRO)
Modulazione e Codifica RX	8PSK Rate 7/12, 2/3, 3/4 QPSK Rate 3/8, 1/2, 5/8, 3/4 BPSK Rate 1/2 Controllo automatico della potenza e adattamento della velocità
Symbol Rate RX	625, 1250, 2500, 5000 and 10000 kSym/s
Bit Rate Max download	18 Mbps (fino a 40 Mbps con opzione PRO)
Crittografia	128 bit
IP Internetworking	Transparent TCP and HTTP acceleration Packet classification and filtering Per-flow queuing
Interfacce	CPE: IEE 802.3, 10/100/1000 BaseT (connettore RJ-45) ESPANSIONE: USB 2.0, Tipo A RF: TX/RX Tipo F (femmina) per cavo RG-6 75 Ohm
LED Stato	Alimentazione / Acquisizione satellite / Attività / Guasto
Sicurezza	cULus, CE, schema CB
EMC	FCC 47 CFR 15B classe B, ICES-003, AS/NZS CISPR 22, CE
ETSI	301 459, CE
RoHS	Conforme alla direttiva RoHS 2002/95/CE
REACH	Conforme alla direttiva REACH

Dimensioni (lxpxh)	TRIA: 30 - 55 Vdc fornita dal modem. ATTUATORI: 12 Vdc / 220-230VAC
Peso	kg
